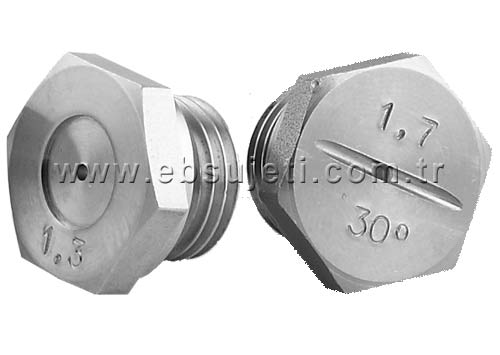

Çalışma Basıncı : 750 bar
Diş Ölçüsü : G1/4"
Uzunluk : 12 mm
Anahtar Ağzı Ölçüsü : 17 mm
Noktasal püskürtmeli nozul, Yelpaze püskürtmeli nozul
Vidalı Tabanca Nozullarımız Altıgen (Paslanmaz Çelik), Altıgen (Tungsten, Safir Çekirdekli), Uzun, Safir Noktasal, AV Serisi Vidalı Noktasal Tabanca nozulları olarak gruplanmaktadır.
Aşağıdaki Vidalı Tabanca Nozul grupları altında her gruba ait nozul modelleri ve teknik özelliklerini görebilirsiniz. Bizimle iletişim kurun, sorunlarınızı/ihtiyaçlarınızı bize iletin, Tabanca Nozullarımızdan ihtiyacınıza en uygun olanını belirleyelim.
İletişim: (+90) 312 394 12 70 (+90) 532 471 29 58 eb@ebsujeti.com.tr
Çalışma Basıncı : 750 bar
Diş Ölçüsü : G1/4"
Uzunluk : 12 mm
Anahtar Ağzı Ölçüsü : 17 mm
Noktasal püskürtmeli nozul, Yelpaze püskürtmeli nozul
Nozul Delik Çapı | Noktasal Püskürtmeli Nozul |
Yelpaze Püskürtmeli Nozul | |||
---|---|---|---|---|---|
Püskürtme Açılarına Göre Kod No | |||||
mm | Kod No | 15° | 30° | 45° | |
0.70 | 88.52.7090 | 88.52.7158 | *88.52.7197 | *88.52.7236 | |
0.80 | 88.52.7091 | 88.52.7159 | 88.52.7198 | *88.52.7237 | |
0.90 | 88.52.7092 | 88.52.7160 | 88.52.7199 | 88.52.7238 | |
1.00 | 88.52.7093 | 88.52.7161 | 88.52.7200 | 88.52.7239 | |
1.10 | 88.52.7094 | 88.52.7162 | 88.52.7201 | 88.52.7240 | |
1.20 | 88.52.7095 | 88.52.7163 | 88.52.7202 | *88.52.7242 | |
1.30 | 88.52.7096 | 88.52.7164 | 88.52.7203 | *88.52.7243 | |
1.40 | 88.52.7097 | 88.52.7165 | 88.52.7204 | 88.52.7244 | |
1.50 | 88.52.7098 | 88.52.7166 | 88.52.7205 | 88.52.7245 | |
1.60 | 88.52.7099 | 88.52.7167 | 88.52.7206 | 88.52.7246 | |
1.70 | 88.52.7100 | 88.52.7168 | 88.52.7207 | 88.52.7247 | |
1.80 | 88.52.7101 | 88.52.7169 | 88.52.7208 | *88.52.7248 | |
1.90 | 88.52.7102 | 88.52.7170 | 88.52.7209 | 88.52.7279 | |
2.00 | 88.52.7103 | 88.52.7171 | 88.52.7210 | *88.52.7250 | |
2.10 | *88.52.7104 | *88.52.7172 | *88.52.7211 | *88.52.7251 | |
2.20 | 88.52.7105 | 88.52.7173 | 88.52.7212 | *88.52.7252 | |
2.30 | *88.52.7106 | *88.52.7174 | *88.52.7213 | *88.52.7253 | |
2.40 | 88.52.7107 | *88.52.7175 | *88.52.7214 | *88.52.7254 |

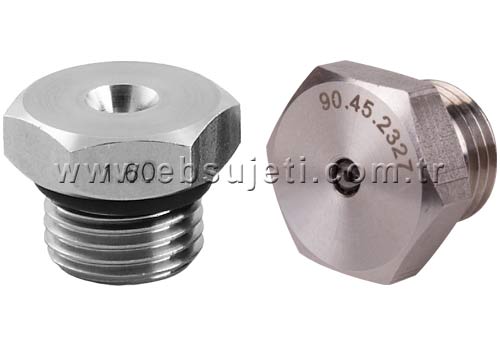

Çalışma Basıncı : 500 bar (Tungsten), 1000 bar (Safir)
Diş Ölçüsü : G1/4" BSP
Uzunluk : 14 mm
Anahtar Ağzı Ölçüsü : 17 mm
Noktasal püskürtmeli nozul, Yelpaze püskürtmeli nozul
Nozul Delik Çapı | Noktasal Püskürtmeli Nozul |
Tungsten Yelpaze Çekirdekli Nozul | ||
---|---|---|---|---|
Püskürtme Açılarına Göre Kod No | ||||
mm | Kod No | 20° | 30° | 40° |
0.80 | 90.45.2317 | - | - | - |
0.90 | 90.45.2318 | - | - | - |
1.00 | 90.45.2319 | - | - | - |
1.10 | 90.45.2320 | 90.45.2325 | - | - |
1.20 | 90.45.2321 | 90.45.2326 | - | - |
1.24 | - | - | 90.45.2327 | - |
1.30 | 90.45.2322 | - | - | - |
1.35 | - | - | - | 90.45.2328 |
1.40 | 90.00.0147 | 90.45.2329 | - | - |
1.45 | - | - | - | 90.45.2330 |
1.50 | 90.00.0148 | 90.45.2331 | - | - |
1.55 | - | - | - | 90.45.2332 |
1.60 | 90.00.0149 | - | - | - |
1.70 | 90.45.2323 | - | - | - |
1.80 | 90.45.2324 | - | - | - |

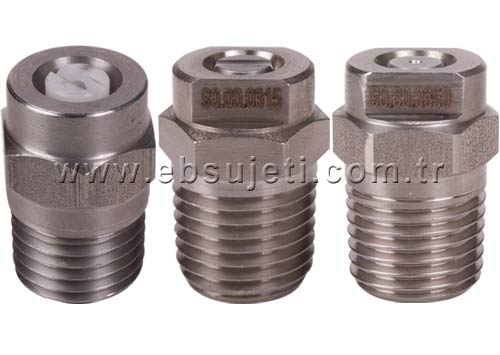

Çalışma Basıncı : 500 bar
Diş Ölçüsü : G1/4" NPT
Uzunluk : 22 mm
Anahtar Ağzı Ölçüsü : 14 mm
Noktasal püskürtmeli nozul, Yelpaze püskürtmeli nozul. (Paslanmaz çelik yada seramik çekirdekli)
Nozul Delik Çapı | Noktasal Püskürtmeli Nozul |
Yelpaze Püskürtmeli Nozul | ||||
---|---|---|---|---|---|---|
Püskürtme Açılarına Göre Kod No | ||||||
mm | Kod No | 5° | 15° | 30° | 45° | 90° |
0.80 | 90.00.0350 | - | 90.00.0116 | 90.00.0117 | - | - |
0.90 | 90.00.0351 | - | 90.00.0118 | 90.00.0305 | - | - |
1.00 | 90.00.0352 | 90.00.0136 | 90.00.0300 | 90.00.0119 | # 90.00.0094 | - |
1.10 | 90.00.0353 | - | 90.00.0120 | 90.00.0310 | - | - |
1.20 | 90.00.0354 | 90.00.0135 | 90.00.0123 | 90.00.0124 | # 90.00.0095 | # 90.00.0096 |
1.30 | 90.00.0355 | - | 90.00.0125 | 90.00.0126 | - | - |
1.40 | 90.00.0356 | - | 90.00.0312 | 90.00.0315 | - | - |
1.50 | - | 90.00.0046 | - | - | - | - |
1.70 | - | 90.00.0233 | - | - | # 90.00.0097 | # 90.00.0098 |
1.80 | - | - | 90.00.0127 | - | - | - |
3.00 | - | - | - | - | - | # 90.00.0099 |
5.00 | - | - | 90.00.0047 | - | - | - |

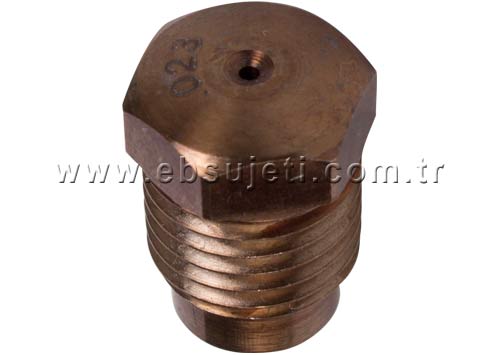

Çalışma Basıncı : 2800 bar
Diş Ölçüsü : 7/16-20 NF
Uzunluk : 16.67 mm
Anahtar Ağzı Ölçüsü : 11 mm
Noktasal püskürtmeli nozul
Kod | Nozul Delik Çapı |
Basınç | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
mm | 1400 | 1500 | 1700 | 1800 | 1900 | 2100 | 2200 | 2300 | 2500 | 2600 | 2800 | |
* | 0.23 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
21.00.5809 | 0.25 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
21.00.5810 | 0.28 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
* | 0.30 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
21.00.5830 | 0.33 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
21.00.5840 | 0.36 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
21.00.5850 | 0.38 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
21.00.5860 | 0.41 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
21.00.5870 | 0.43 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
21.00.5880 | 0.46 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 |
21.00.5890 | 0.48 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
21.00.5900 | 0.51 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 |
21.00.5910 | 0.53 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 |
21.00.5920 | 0.56 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 |
21.00.5930 | 0.58 | 6 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 |
21.00.5940 | 0.61 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 |
21.00.5950 | 0.64 | 6 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 9 | 9 | 9 |
21.00.5960 | 0.66 | 7 | 7 | 8 | 8 | 8 | 9 | 9 | 9 | 10 | 10 | 10 |
21.00.5970 | 0.69 | 8 | 8 | 8 | 9 | 9 | 10 | 10 | 10 | 10 | 11 | 11 |
* | 0.71 | 8 | 9 | 9 | 10 | 10 | 10 | 10 | 11 | 11 | 11 | 12 |
* | 0.79 | 10 | 11 | 11 | 11 | 12 | 12 | 13 | 13 | 13 | 14 | 14 |
21.00.5980 | 0.84 | 11 | 12 | 13 | 13 | 13 | 14 | 14 | 15 | 15 | 16 | 16 |
* | 0.86 | 12 | 13 | 13 | 14 | 14 | 15 | 15 | 16 | 16 | 17 | 17 |
21.00.5990 | 0.89 | 13 | 13 | 14 | 14 | 15 | 16 | 16 | 17 | 17 | 18 | 18 |

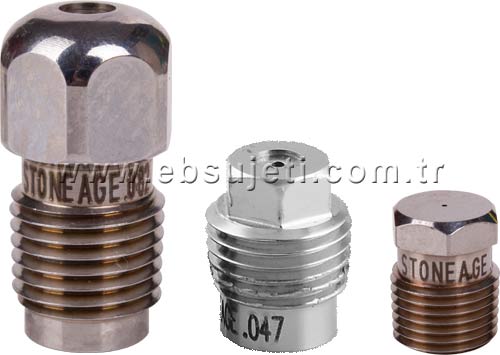

Çalışma Basıncı : 1500 bar
Diş Ölçüsü AV2 : 1/8 NPT
Diş Ölçüsü AVF4 : 1/4 NPT
Diş Ölçüsü AV4 : 1/4 NPT
Noktasal püskürtmeli nozul
AV2 | AVF4 | AV4 | Nozul Delik Çapı |
Basınç Bar |
||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Kod No | Kod No | Kod No | mm | 550 | 700 | 830 | 970 | 1000 | 1100 | 1200 | 1400 | 1500 |
* | * | * | 0.46 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
20.99.0870 | * | * | 0.51 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
20.99.0880 | * | * | 0.56 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 |
20.99.0890 | * | * | 0.61 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 8 | 9 |
20.99.0900 | * | 20.99.1150 | 0.66 | 6 | 7 | 8 | 8 | 8 | 9 | 9 | 10 | 10 |
20.99.0910 | * | 20.99.1160 | 0.74 | 8 | 9 | 10 | 10 | 11 | 11 | 11 | 12 | 13 |
20.99.0920 | * | 20.99.1170 | 0.81 | 10 | 11 | 11 | 13 | 13 | 13 | 14 | 15 | 16 |
20.99.0930 | * | * | 0.89 | 11 | 13 | 14 | 15 | 15 | 16 | 17 | 18 | 19 |
* | 20.99.1430 | * | 0.97 | 13 | 15 | 16 | 18 | 18 | 19 | 20 | 21 | 22 |
20.99.0950 | 20.99.1440 | 20.99.1200 | 1.07 | 16 | 18 | 20 | 21 | 22 | 23 | 24 | 26 | 27 |
20.99.0960 | 20.99.1450 | 20.99.1210 | 1.19 | 20 | 22 | 25 | 27 | 28 | 29 | 30 | 32 | 34 |
20.99.0970 | 20.99.1460 | 20.99.1220 | 1.32 | 25 | 28 | 30 | 33 | 34 | 35 | 37 | 38 | 42 |
20.99.0980 | 20.99.1470 | 20.99.1230 | 1.45 | 30 | 33 | 37 | 38 | 42 | 42 | 46 | 46 | 50 |
20.99.0990 | 20.99.1480 | 20.99.1240 | 1.60 | 37 | 42 | 46 | 50 | 50 | 53 | 53 | 57 | 61 |
20.99.1000 | * | 20.99.1250 | 1.78 | 46 | 50 | 53 | 57 | 61 | 61 | 65 | 69 | 72 |
* | * | 20.99.1260 | 1.91 | 50 | 57 | 65 | 69 | 72 | 72 | 76 | 80 | 88 |
* | * | 20.99.1270 | 2.08 | 53 | 61 | 69 | 72 | 76 | 76 | 83 | 88 | 91 |
* | * | * | 2.29 | 65 | 72 | 80 | 88 | 91 | 95 | 98 | 102 | 110 |
* | * | * | 2.49 | 80 | 88 | 95 | 102 | 106 | 110 | 117 | 125 | 129 |
* | * | * | 2.69 | 91 | 102 | 110 | 121 | 125 | 129 | 136 | 144 | 151 |
* | * | 20.99.1310 | 2.92 | 106 | 121 | 132 | 140 | 148 | 151 | 159 | 170 | 178 |
* | * | * | 3.18 | 125 | 140 | 155 | 167 | 174 | 178 | 189 | 201 | 208 |
* | * | * | 3.43 | 148 | 167 | 182 | 197 | 201 | 208 | 220 | 235 | 246 |
* | * | * | 3.68 | 170 | 189 | 208 | 227 | 235 | 242 | 257 | 269 | 284 |
* | * | * | 3.94 | 193 | 216 | 238 | 257 | 265 | 276 | 291 | 307 | 322 |
* | * | * | 4.19 | 220 | 246 | 269 | 291 | 303 | 310 | 329 | 348 | 367 |
